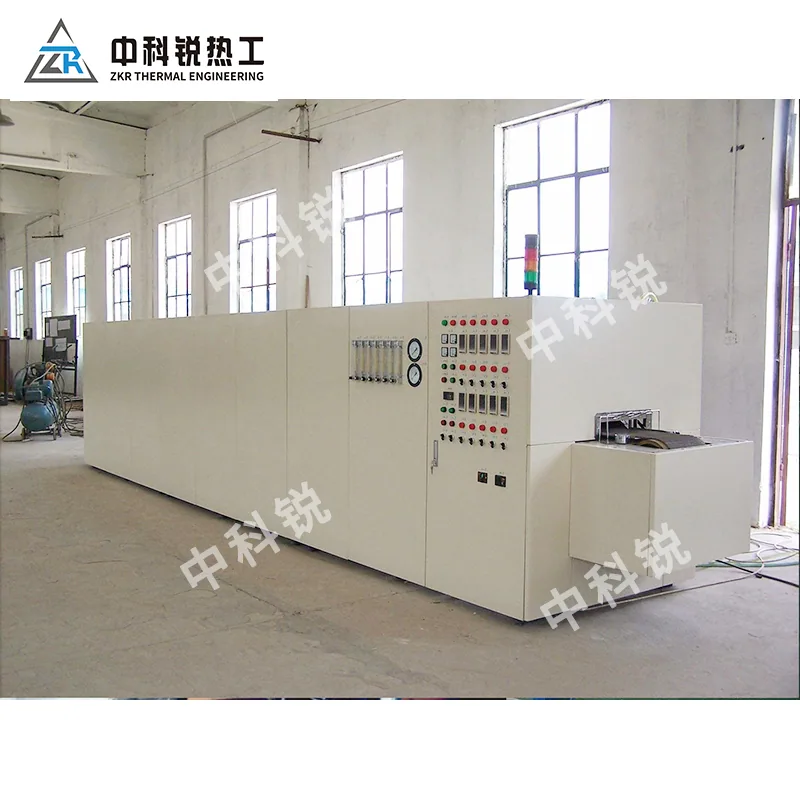

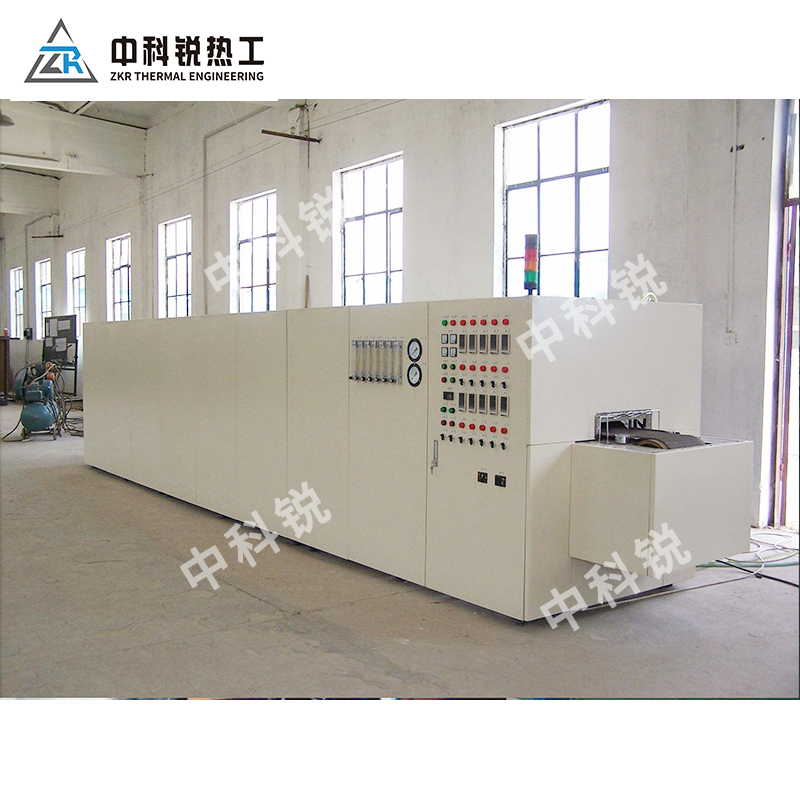

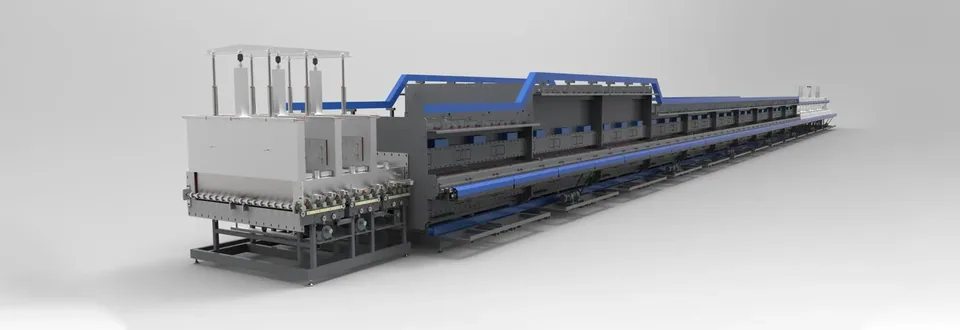

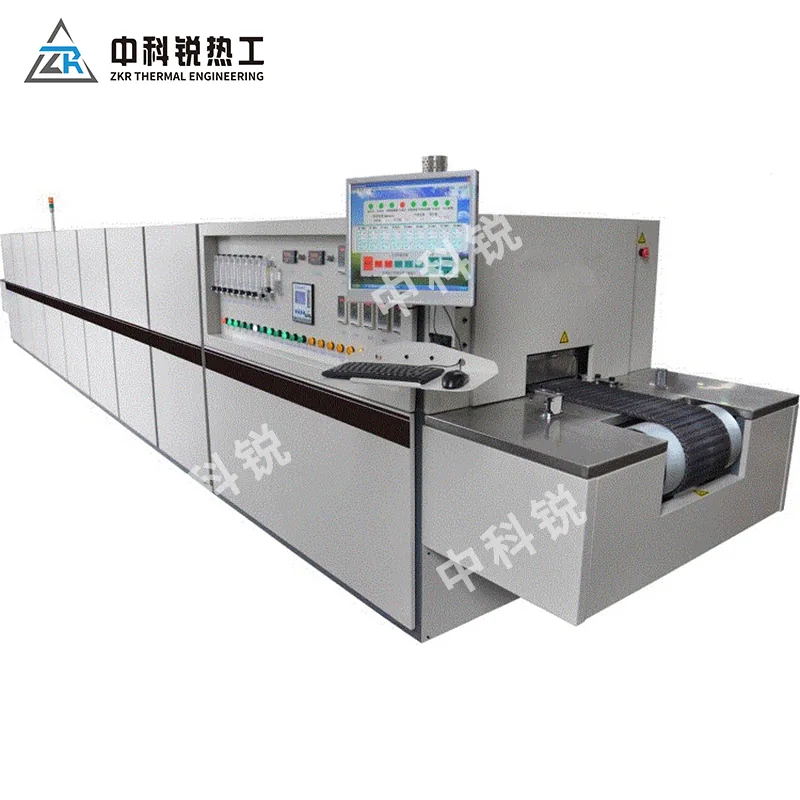

Atmosphären-Netzbandofen

Die beschriebene Anlage verbindet Beladung, Vorwärmen, Sintern, geregeltes Kühlen und Entladen mit Bandtransport und PID-Temperaturregelung.

Die Produktfamilie umfasst Pulvermetallurgie, Dickschichtbrand und Fügeprozesse unter Atmosphäre. Diese erfordern unterschiedliche Ausführungen; ein Temperaturwert gilt nicht für sämtliche Anwendungen.

Auswahlprüfung: wann ein Netzbandofen passt — und wann nicht

Er passt, wenn: die Teile klein, dünn oder lose sind und flach auf dem Band liegen können; die Prozesstemperatur 1100 °C nicht überschreitet; kontinuierlich, stabil und automatisch be- und entladen werden soll; jede Zone unabhängig geregelt sein soll.

Er passt nicht, wenn: die Prozesstemperatur über 1100 °C liegt — das ist keine Frage der Heizleistung, sondern die Festigkeitsgrenze des Bandwerkstoffs selbst, und darüber ist das Band vorzeitig verschlissen; einzelne Teile schwer sind oder Lasten konzentriert aufliegen — das Band trägt, und eine Punktlast drückt es örtlich durch; der Prozess lange Haltezeiten bei hoher Temperatur unter schwerer Last verlangt.

Die Ein-Satz-Prüfung: Die Kosten eines Netzbandofens stecken nicht im Ofen, sondern im Band. Die erste Frage lautet: wie lange überlebt das Band bei dieser Temperatur.

Wie die Auslegung entsteht: vom Material rückwärts

1. Erst den Bandwerkstoff festlegen, dann über Temperatur sprechen. Die Werkstoffklasse bestimmt die Dauergebrauchstemperatur und die Tragfähigkeit — sie ist die erste Randbedingung der gesamten Anlage.
2. Bandbreite und Bandgeschwindigkeit. Die Breite bestimmt, wie viele Teile nebeneinander liegen; Geschwindigkeit und Ofenlänge ergeben zusammen die Haltezeit.
3. Unabhängige Regelstellen. Jede Regelstelle ist bei diesem Modell separat geregelt, was mehrstufige Profile erlaubt — die entscheidende Voraussetzung für dünne, kleine Teile.
4. Atmosphäre. Die Daten nennen Vakuum, oxidierend, inert und reduzierend. Ob Vakuum wirklich benötigt wird, ist mit dem Prozess zu klären: Wärmeübergang und Standzeit des Bandes unter Vakuum sind auslegungskritisch, ein Atmosphärenmodell lässt sich nicht einfach umetikettieren.

Häufige Fragen

F: Warum liegt die Grenze bei nur 1100 °C? Die Grenze kommt vom Band, nicht von den Heizelementen. Die für dieses Modell angegebenen Elemente könnten höhere Temperaturen, der Träger nicht. Höhere Temperatur bedeutet einen Wechsel des Transportprinzips — Rollen oder Schubplatten.

F: Wie oft muss das Band gewechselt werden? Zu beurteilen nach Betriebsstunden, Temperatur, Atmosphäre und Beladung zusammen; eine pauschale Antwort gibt es nicht. Gesichert ist: Betrieb über der Temperaturgrenze, schnelles Aufheizen und Abkühlen sowie örtliche Überlast sind die drei Hauptursachen kurzer Standzeiten.

F: Verrutschen oder überlappen dünne Teile? Ja. Deshalb sind Be- und Entladesystem sowie Bandspannung gemeinsam auszulegen — in der Praxis beeinflusst das die Ausbeute stärker als der Ofenkörper.
