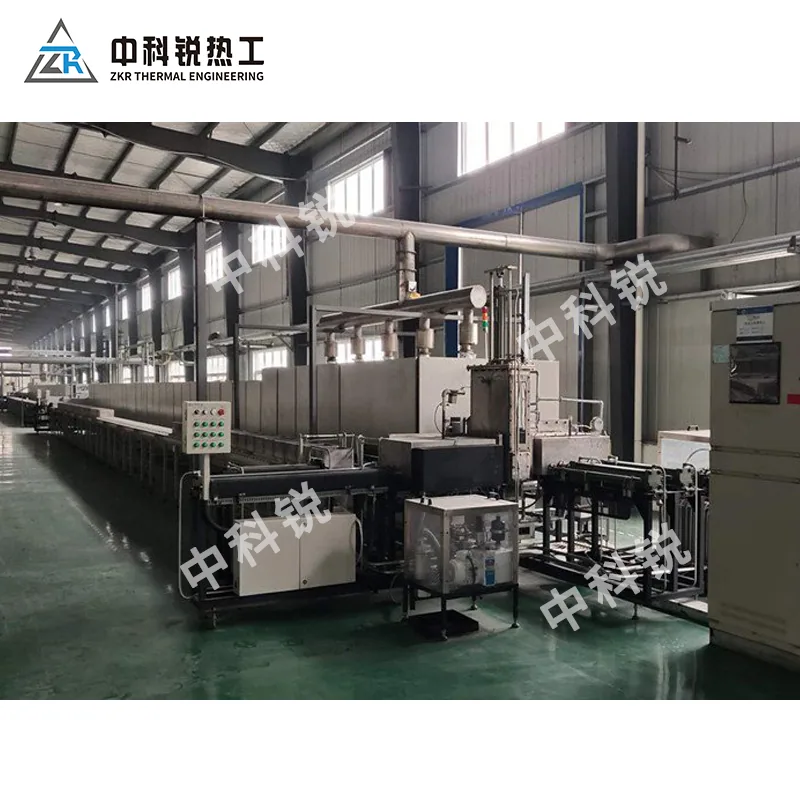

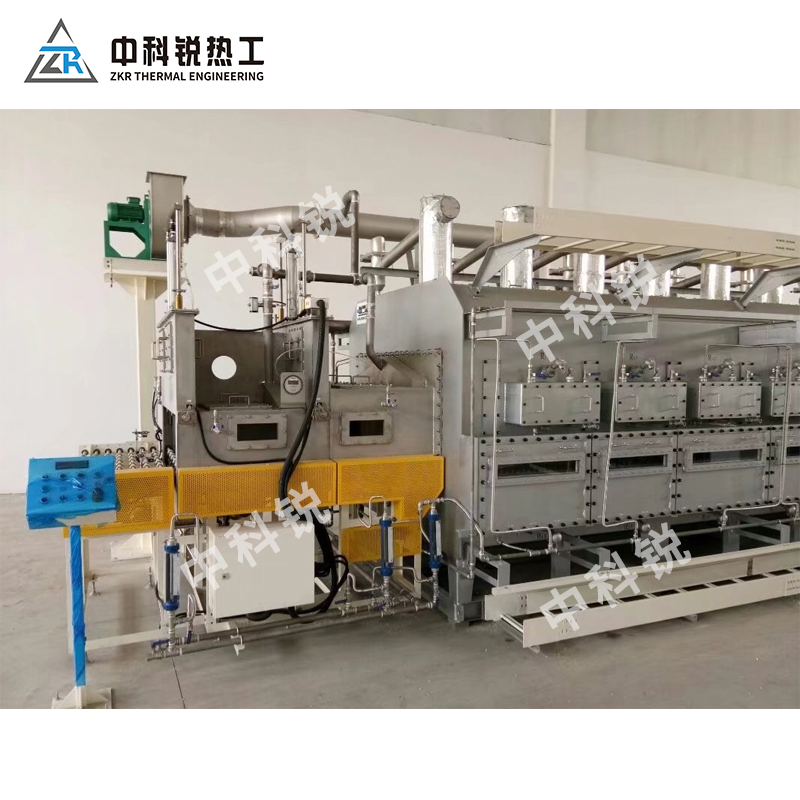

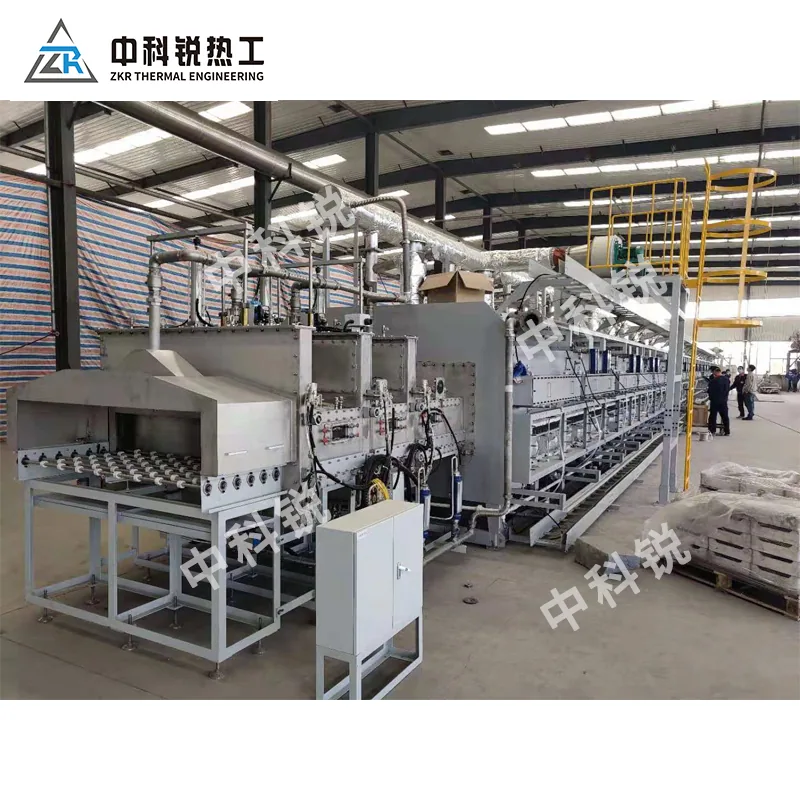

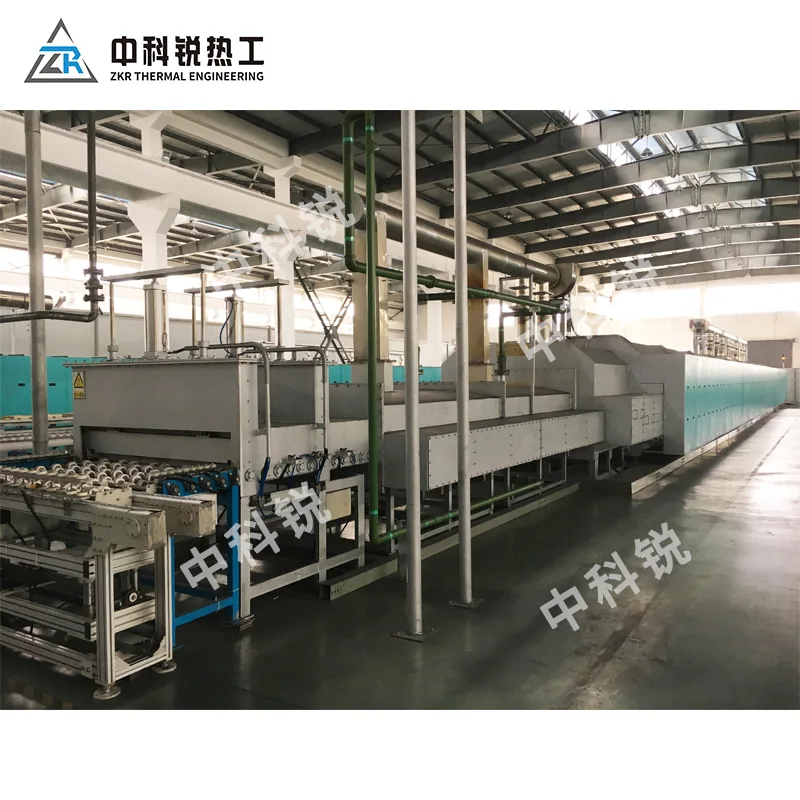

Atmosphären-Rollenherdofen

Ein eng angeordneter Rollenherd führt das Gut durch den Ofen. Rollen und Beladung werden auf das Material und gegebenenfalls erforderliche Träger oder Behälter abgestimmt.

Die beschriebene Konstruktion arbeitet mit Ober- und Unterbeheizung sowie seitlicher Abluft. Die Heizelemente werden passend zur jeweiligen Temperaturzone gewählt.

Auswahlprüfung: wann ein Rollenherd passt — und wann nicht

Er passt, wenn: die Teile formstabil sind und flach auf einer Setterplatte oder in einer Kassette liegen können; ein einziger Werkstoff in hoher Stückzahl im Dauerbetrieb rund um die Uhr läuft; die Prozesstemperatur 1500 °C nicht überschreitet; oxidierende, inerte oder reduzierende Atmosphäre gefordert ist, aber kein Vakuum.

Er passt nicht — und hier gehen die meisten Projekte schief: der Prozess verlangt Vakuum. Die Atmosphärenliste dieses Modells umfasst oxidierend, inert und reduzierend; Vakuum ist nicht enthalten, ein Vakuumprozess gehört auf einen Hauben- oder Hubbalkenofen. Prozesstemperatur über 1500 °C. Häufiger Werkstoffwechsel innerhalb einer Schicht: Rollenteilung, Zonenaufteilung und Kassettenanzahl sind auf eine Beladung ausgelegt, ein Produktwechsel bedeutet die Prüfung des gesamten Ofens. Einzelne schwere Teile, die die Rollen nicht tragen.

Die Ein-Satz-Prüfung: Was in eine Kassette passt und sich in Reihe durch den Ofen schiebt, ist ein Fall für den Rollenherd. Alles andere nicht.

Wie die Auslegung entsteht: vom Material rückwärts

Üblicherweise beginnt das Gespräch mit „wie groß bauen Sie maximal". Diese Frage führt das Projekt in die falsche Richtung. Die Reihenfolge muss umgekehrt werden.

1. Zuerst die Temperatur festlegen. Prozesstemperatur plus 50–100 °C Reserve ergibt die Gerätehöchsttemperatur. Diese Zahl entscheidet über das Heizelement: Widerstandsdraht wie 0Cr25Al5 unterhalb 1200 °C, Siliziumkarbidstäbe darüber. Ein falsch gewähltes Element kostet sofort Standzeit.
2. Dann den Ofenraum festlegen. Kassettenumriss × Spalten pro Lage × Teile pro Reihe, dazu die Rollenteilung, ergeben den Nutzraum. Erst die Beladung, dann den Ofenraum — niemals umgekehrt.
3. Zuletzt die Leistung. Berechnet aus Beladungsmasse, Aufheizrate und Halteanforderung, zuzüglich Ofenverlusten und Sicherheitszuschlag.
4. Die Rollenteilung gehört zur Auflage. Bei dünnen oder verzugsempfindlichen Teilen führen zu weit gesetzte Auflagen zu verbogenen Teilen nach dem Auslauf — und das ist kein Temperaturproblem.

Häufige Fragen

F: Lässt sich ein Rollenherd evakuieren? Die Atmosphärenliste dieses Modells umfasst oxidierend, inert und reduzierend; Vakuum gehört nicht dazu. Wird Vakuum benötigt, kommen der Atmosphären-Hubofen oder der Atmosphären-Hubbalkenofen in Frage, bei denen Vakuum in den Daten angegeben ist.

F: Gleiche Temperatur — warum unterscheiden sich die Angebote um den Faktor zwei? Der Unterschied liegt selten im Mantel. Er steckt an drei nicht sichtbaren Stellen: in der Anzahl der Heizzonen, im Rollenwerkstoff und seiner Temperaturklasse sowie in der Anzahl unabhängiger Regelstellen. Weniger Zonen und weniger Regelstellen bedeuten eine größere Temperaturspreizung im Ofenraum — genau dort wurde gespart.

F: Muss der Ofen bei einem Produktwechsel geändert werden? Ändern sich Temperaturprofil oder Beladung, sind Rollenteilung und Zonenaufteilung zu prüfen. Eine nahe Variante derselben Werkstofffamilie ist meist nur eine Profiländerung. Ein deutlich anders dimensioniertes Teil bedeutet einen Umbau.
