Atmosphären-Durchschubofen

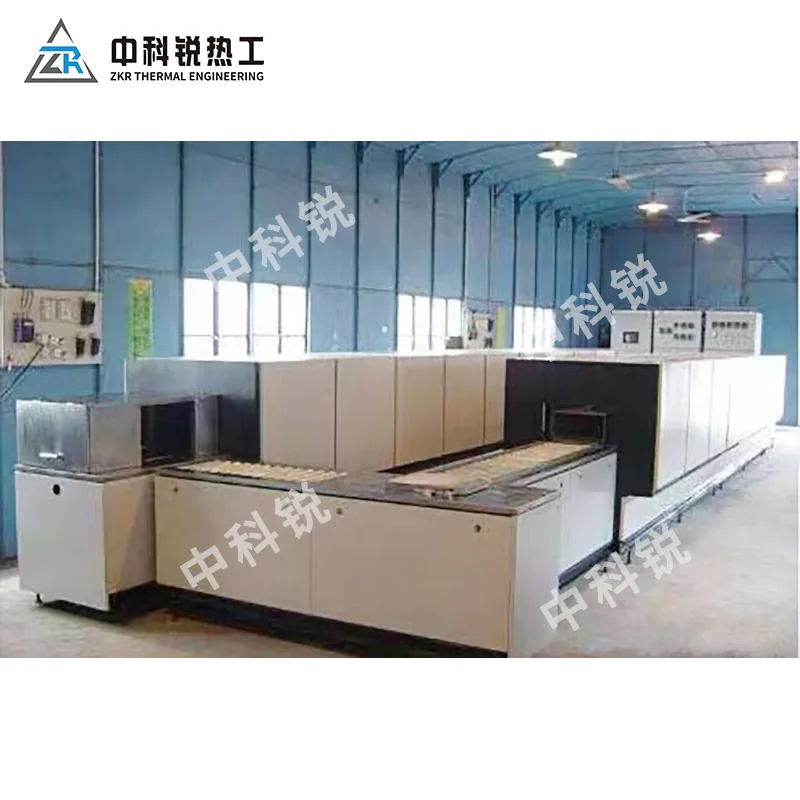

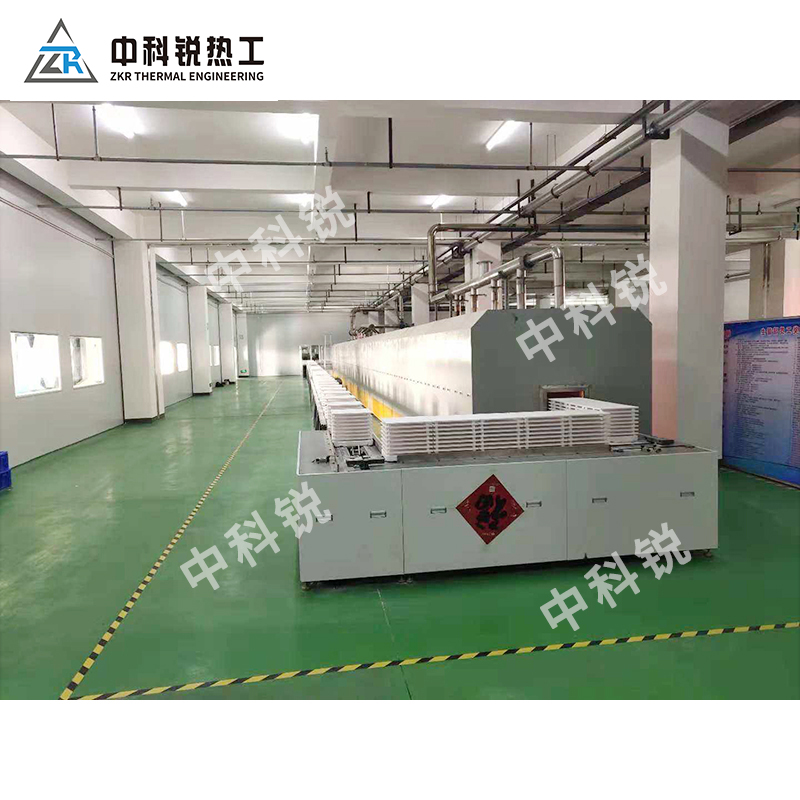

Die Durchschubanordnung bewegt Träger oder beladene Platten durch Vorwärmen, Brennen und Kühlen. Beladung und Schubtakt bestimmen die Verweilzeit.

Die Beschreibung nennt eine Korund-Mullit-Heißkammer mit Aluminiumoxid-Hohlkugeldämmung. Beheizung und Abluft werden prozessbezogen ausgelegt.

Auswahlprüfung: wann ein Durchschubofen passt — und wann nicht

Er passt, wenn: kontinuierlich produziert wird und die Ladung in Kassetten liegt, Platte für Platte in festem Takt; der Ausstoß hoch und das Spektrum stabil ist; die Temperaturanforderung hoch ist — dieses Modell erreicht 1800 °C und liegt damit an der Spitze der Baureihe, gleichauf mit dem Hubofen; der Prozess Vakuum oder eine definierte Atmosphäre benötigt und trotzdem kontinuierlich laufen soll.

Er passt nicht, wenn: das Produktspektrum häufig wechselt — Takt, Plattenformat und Kassettenmaß bilden einen verbundenen Parametersatz; das Gut dünn, hoch oder standsicher ist — die Trägheit jedes Schubs bringt es zum Umfallen; die Halle keine Rückführstrecke für Ein- und Austrag zulässt.

Die Ein-Satz-Prüfung: Ein Durchschubofen tauscht Takt gegen Ausstoß. Gerät der Takt aus dem Ruder, gerät die ganze Linie aus dem Ruder.

Wie die Auslegung entsteht: vom Material rückwärts

1. Der Kassettenquerschnitt bestimmt den Ofenraumquerschnitt. Erst die Kassette, dann der Ofenraum — dieselbe Logik wie beim Rollenherd.
2. Der Werkstoff der Schubplatte folgt Temperatur und Atmosphäre. In der Heißzone muss die Platte dauerhaft Last tragen, ohne zu erweichen.
3. Der Takt ergibt sich aus Haltezeit ÷ Anzahl der Positionen im Ofen. Das ist eine harte Randbedingung. Mehr Leistung bedeutet einen längeren Ofen oder eine zweite Linie — nicht schnelleres Schieben.
4. Automatischer Rücklauf für Ein- und Austrag entscheidet über Personalaufwand und Laufstabilität. Darin liegt der eigentliche Wert gegenüber einem Chargenofen.

Häufige Fragen

F: Durchschubofen oder Rollenherd — wie entscheiden? Nach Temperatur, Beladung und der Frage, ob Vakuum nötig ist. Der Rollenherd endet bei 1500 °C, bietet kein Vakuum und eignet sich für flächige Teile im Durchlauf. Der Durchschubofen erreicht 1800 °C, ist für Vakuum ausführbar und eignet sich für kontinuierliche Produktion mit Kassetten. Wenn beide dasselbe Gut verarbeiten können, entscheiden Ausstoß und Kassettenformat.

F: Kommt es zu Plattenklemmern? Klemmer haben meist drei Ursachen: verformte Schubplatten, Materialansammlungen auf der Schiene oder ein Takt, der nicht zum Temperaturprofil passt und zu Überfeuerung mit Ankleben führt. Konstruktiv sind Revisionsöffnungen vorgesehen; im Betrieb gehört die Schienenreinigung nach Vorschrift dazu.

F: Welcher Ausstoß ist mit einer Linie möglich? Das hängt von Kassettenbeladung, Takt pro Platte und der Anzahl der Positionen im Ofen ab. Erst wenn diese drei Größen feststehen, lässt sich die Tagesleistung berechnen. Jede Angabe „Tonnen pro Tag" ohne Kassettenformat ist wertlos.
